コンパクトなボディにカメラ・照明・レンズ・自立スタンドが一体化され、持ち運びが可能なPCマイクロスコープです。
  • コンパクトなボディでレンズ交換無しで低倍~高倍に対応
    (倍率ごとに観察体との距離を調整)
    (ボディサイズ: 65W x 66D x 148H 重量: 600g)
  • 専用簡易計測ソフト付属

コンパクトタイプPCマイクロスコープ DS-3A

標準価格
DS-3A:198,000円(税抜)
DS-3AL:198,000円(税抜)
コンパクトながらも低中高倍率に対応。簡易計測機能付。
カメラ 200万画素CMOS
レンズ 可変倍率レンズ
倍率
(20型モニター上)
DS-3A: x1~x400
DS-3AL: x1~x200
接続 パソコン(USB2.0)
対応OS Windows 10, 8, 7
付属品 簡易計測ソフト
本体寸法 65(W) x 66(D)x 148(H)
※Hはスタンド格納時
本体重量 約600g
レンズの倍率グラフ(対数)
DS-3A
DS-3AL
DS-3Aシリーズの倍率と視野範囲(観察範囲)
(19インチスクェア型モニター上。概算値)

DS-3A

マイクスコープ本体の表示 倍率(倍) 視野範囲(縦X横mm) 焦点距離(mm)
20 20 17.5x10.0 40.0
50 50 7.5x4.0 17.0
100 100 4.0x2.2 7.0
150 150 2.7x1.5 6.0
200 200 2.0x1.1 4.0
250 250 1.5x1.0 3.5
300 300 1.3x0.7 3.0
350 350 1.1x0.6 2.5
400 400 1.0x0.5 2.0

DS-3AL

マイクスコープ本体の表示 倍率(倍) 視野範囲(縦X横mm) 焦点距離(mm)
20 20 17.5x10.0 84.0
50 50 7.5x4.0 47.0
100 100 4.0x2.2 31.0
150 150 2.7x1.5 26.0
200 200 2.0x1.1 24.0

焦点距離:マイクロスコープ本体底部からワークまでの距離

コンパクトタイプPCマイクロスコープ DS-3Aの計測機能

コンパクトタイプPCマイクロスコープDS-3Aには標準でAchcam Measureという専用計測ソフトがついています。
これはDS-3Aのみに対応している計測ソフトです。
このソフトの計測機能についてご説明します。

画像保存 PC画面に映し出されている画像の保存(静止画・動画)ができます。
画像に寸法計測の値や文字を入れて保存できます。
寸法計測 10個の計測機能を用意。
  • 1.2点間の長さ:キズの長さや異物の長さ計測に有効
  • 2. 角度(2本の線を指定。線が交差する角度):刃先角や部品の仕上がり角の確認に有効
  • 3. 2本の平行線間の距離:塗装膜の厚みや計測の溶接の溶け込みの幅計測に有効
  • 4. 任意の直線に対する垂直線の長さ:部品の幅や厚み計測に有効
  • 5. 複数点で構成される長さ:観察体の周囲長や曲がった傷の全長計測に有効
  • 6. 円弧と半径の長さ(3点を指定):部品の曲面の仕上がり確認に有効
  • 7. 正円の半径と面積(3点を指定):部品穴加工の仕上がり確認に有効
  • 8. 楕円の長軸・短軸半径、面積(2点を指定):打痕や異物のおおよその大きさや面積の確認に有効
  • 9. 四角形の長辺・短辺の長さ、面積(2点を指定):部品加工の仕上がり確認に有効
  • 10.多角形の面積(複数点を指定):打痕や異物の面積の確認に有効
テキスト入力 画像に文字を入力し、保存することができます。
計測部位の場所や、傷・打痕といった現象を画像と共に保存できます。
ルーラー表示 任意の長さの定規を画面に表示できます。
観察体の大きさ、長さを知る目安になります。
十字線の表示、非表示 観察体の位置決め用として利用できます。
表示言語の切り替え 表示される言語を日本語、英語、中国語に簡単に切り替えることができます。
海外出張時に便利な機能です。
スコープの画質調整 DS-3A DS-3ALマイクロスコープの露出、ホワイトバランス、ゲインなどの画質調整を行うことができます。
スナップショット スナップショットのアイコンをワンクリックするだけで、画質保存ができます。
あらかじめ保存場所・ファイルの種類を設定し、クリックした日時がファイル名となります。
保存する枚数が多い場合や、作業時間の効率化に有効です。
一時停止 ライブ画像状態を一時的に静止させる機能です。
静止画状態を確認してから保存できるので、作業環境に振動があるときなど、観察体が動きやすい場面で有効です。

実際の計測画像

計測ソフト画像

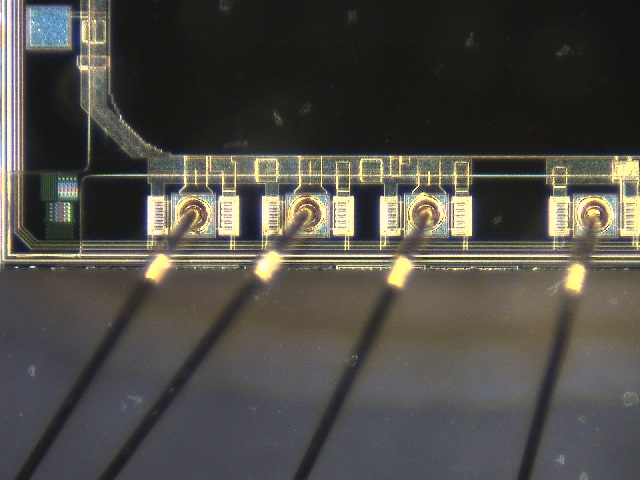

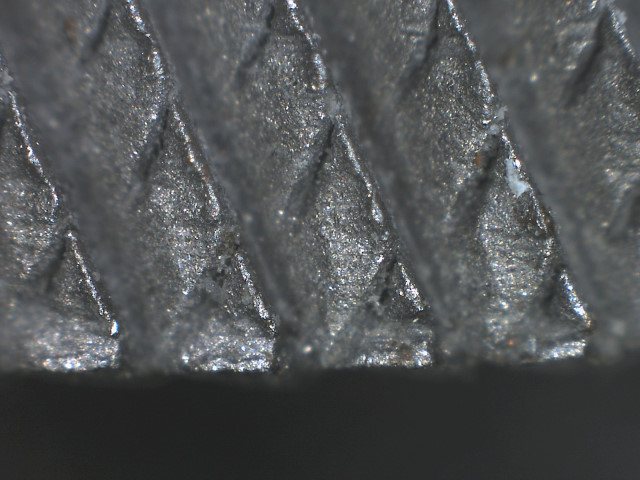

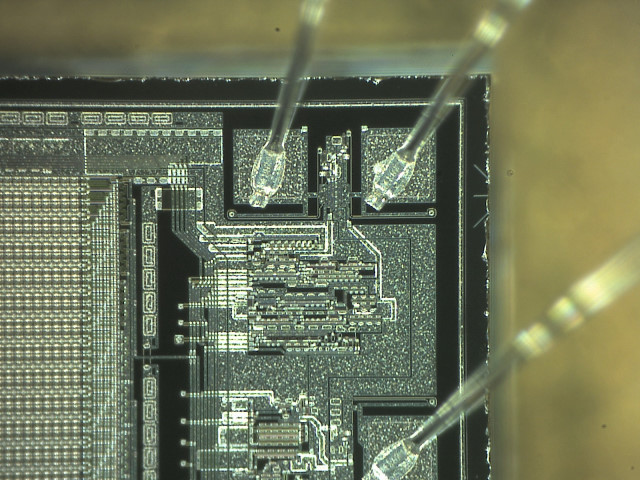

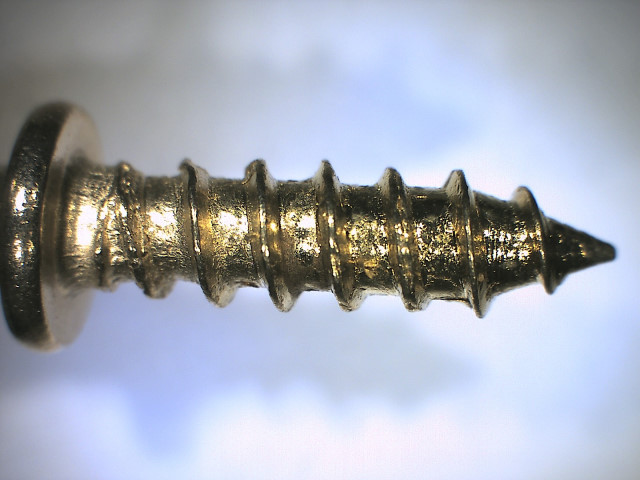

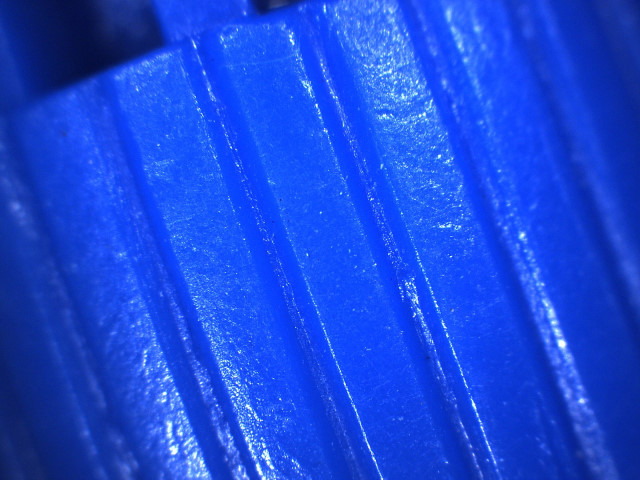

サンプル画像

クリックすると拡大します
