コンパクトなボディでハイビジョンカメラ搭載マイクロスコープ
　DS-3I新発売 2022年7月発売予定
  • コンパクトなボディで可変倍率方式　1倍～400倍に対応
    (倍率ごとに観察体との距離を調整)
    • (ボディサイズ: 65W x 66D x 148H 重量: 600g)
  • モニターに接続で1920x1080画像の鮮明な画像を観察でき、目視検査に最適。
    ワイドダイナミックレンジ機能で反射を抑えました。
  • オプションでWindow10対応USB3.0接続での観察、静止画、動画保損が可能。

コンパクトタイプハイビジョンマイクロスコープ DS-3I

DS-3Iマイクロスコープ
カメラ 1920x1080
213万画素CMOS
3G SDI出力
レンズ 可変倍率レンズ
倍率 DS-3I: x1～x400
DS-3IL: x1~x200
モニター 21インチHDMI接続モニター標準付属
解像度1920x1080
本体寸法 65(W) x 66(D)x 148(H)
※Hはスタンド格納時
本体重量 約600g

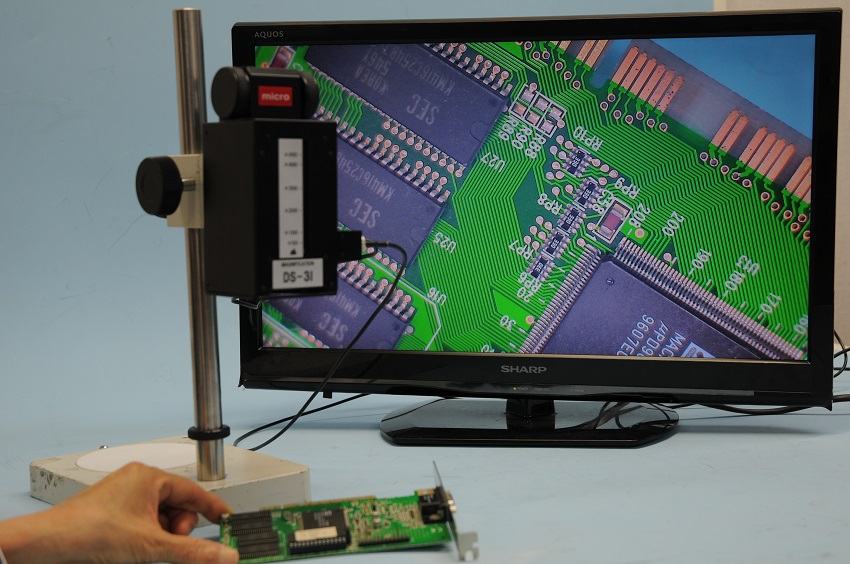

鮮明な画像での観察が可能です DS-3Aのモニター
レンズの倍率グラフ(対数)
DS-3I
DS-3IL
DS-3Iシリーズの倍率と視野範囲(観察範囲）
(21インチスクェア型モニター上。概算値）

DS-3I

マイクロスコープ 本体の表示 倍率(倍） 視野範囲(縦X横mm) 焦点距離(mm)
5 100.0x60.0 200.0
10 44.0x25.0 95.0
20 23.0x13.0 40.0
50 50 11.0x6.0 28.0
100 100 5.0x3.0 10.0
150 3.5x2.0 7.0
200 200 2.5x1.5 5.0
300 300 1.0x0.6 4.5
400 400 0.9x0.5 2.0

DS-3IL

マイクロスコープ 本体の表示 倍率(倍） 視野範囲(縦X横mm) 焦点距離(mm)
5 100.0x60 430.0
10 44.0x25.0 200.0
20 20 23.0x13.0 110.0
50 50 11.0x6.0 65.0
100 100 5.0x3.0 40.0
150 150 3.5x2.0 28.0
200 200 2.5x1.5 25.0
DS-3Iシリーズは本体に格納されているスタンドの焦点距離は約60mmまでです。
それ以上の焦点距離で観察したい場合はオプションのスタンドをご利用ください。
DS-3I DS-3IL

DS-3Iシリーズ標準セット

モニターでの目視検査に最適
  • DS-3Iモニターセット
  • DS-3Iモニターセット
セット内容内訳 ハイビジョンマイクロスコープ本体
HDMI変換器
HDMIケーブル
BNCケーブル
21インチモニター
ACアダプター
標準価格 258,000円（税抜き）

DS-3IシリーズPC接続キット

PCに接続して画像の保存も可能
  • DS-3I PCセット
  • DS-3I PCセット
PC接続キット内訳 USB3.0変換器
USBケーブル
ビュアソフト
AMcap5a
接続キット価格 25,000円（税抜き）PCは含まれません
PC対応OS Windows10
USBポート3.0接続

サンプル動画

DS-3Iシリーズで基板の観察

DS-3Iシリーズで葉っぱの上を動く小さな虫の観察
（虫が苦手な方はご注意ください）

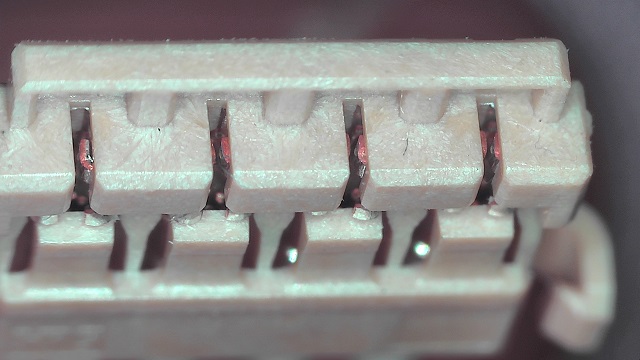

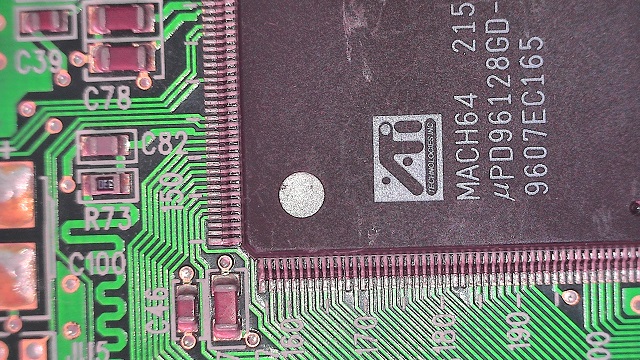

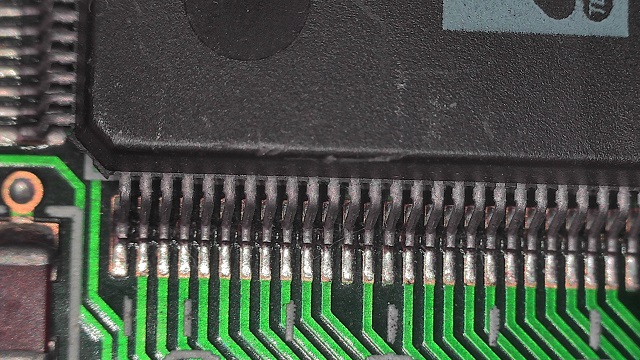

サンプル画像

クリックすると拡大します
